調節閥的選型和參數定義

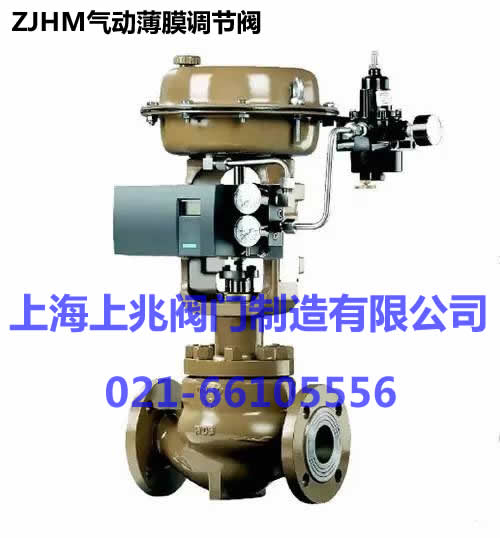

ZMAP/ZMBP 氣動薄膜單座調節閥是自動控制系統中最常用的執行器，它由氣動薄膜執行機構和低流阻調節閥組成。單座適用于對泄露量求嚴格、閥前后壓差低及有一定粘度和含纖維介質的場合；雙座閥不平衡力小、允許壓差大、流通能力大等特點，適用于泄露量要求不嚴格的場合；套筒閥具有穩定性好，不易產生震動，噪音低，對溫度敏感小，適用于壓差較大及泄露量要求不嚴格場合。 ZDLP電子式電動單座調節閥由3810L型（或PSL系列）直行程電動子式執行機構和直通單座閥組成。內含伺服功能,接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。 單座閥適用于對泄露量求嚴格、閥前后壓差低及有一定粘度和含少量纖維介質的場合。廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業。 V230W型自力式溫度調節閥主要由控制閥及溫控器組成，是一種無需外來能源而依靠被控介質自身的溫度變化進行自動調節的節能產品。主要適用于非腐蝕性氣體、蒸汽、熱水、油等介質的各種換熱器中的溫度自動控制，廣泛應用在城市供熱、供暖系統及石化、印染、制藥、鍋爐等工業部門。本系列產品由公稱壓力PN16、40，公稱通徑15～200mm，溫度調節范圍從0到270℃，多種多樣的品種可供選擇。 ZMAP-16D 氣動低溫單座調節閥是單座、雙座的變形產品。它與常溫不同之處在于采用長頸型上閥蓋，使填料處于常溫下工作。適用于-60～-250℃低溫壯態下的介質（如液氧、液氮等）的調節。為確保調節精度，必須配用定位器。 ZDRV電動V型調節球閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的最佳控制特性結合成一體,既可用作控制調節閥，又可作關斷切斷閥。適用于高粘度、懸浮液、紙漿等不干凈、含纖維介質場合。 ZDRV電動V型調節球閥--特點
（1）不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響； ZAZM電動套筒調節閥，由DDZ型直行程電動執行機構和精小型套筒閥組成。與伺服放大器組合接受統一的4－20mA或0－10zA·DC）的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。 電動套筒調節閥--主要特點：
1、采用平衡型閥芯，不平衡力下，允許壓差大，操作穩定。
2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩。
3、比普通的單、雙座調節閥噪聲降低10dB左右。
4、結構簡單，裝拆維修方便。 彈簧設定范圍 調節閥執行機構彈簧調整范圍，以平衡實際的過程力。 流通能力 在規定條件下通過調節閥的額定流量。 間隙流 當截流元件沒有座合時低于最小可控流量的那個流量。 膜片壓力范圍 膜片壓力范圍高低值之差。這可以認為是一種固有或安裝特性。 雙作用執行機構 在任意一個方向上都可以提供動力的執行機構。 動態不平衡力 由于過程流體壓力的作用，在任何規定的開度下，在閥芯上產生 有效面積 在薄膜執行機構里，有效面積是有效地產生輸出力的那部分膜片面積。膜片的有效面積可能會隨著它的運動而改變，通常在行程的開始時為最大，而在行程的末尾時為最小。模壓膜片比平板膜片有較小的有效面積改變，因此推薦使用模壓膜片。 失氣—關閉 這樣一種狀態：當驅動能源失去時，閥門截流元件移至關閉位置。 失氣—打開 這樣一種狀態：當驅動能源失去時，閥門截流元件移至打開位置。 失氣—安全 閥門及其執行機構的一種特性：在驅動能源供應中斷時，會使得閥門截流元件移至全閉、全開、或留在上次的位置，任何一種位置都被認為是保護工藝過程必需的。失效—安全作用方式可能需要采用連接到執行機構上的輔助控制。 流量特性 當百分比額定行程從0變化到100％時，流經閥門的流量與百分比額定行程之間的關系。這個術語應該總是表述為固有流量特性或安裝流量特性。 流量系數(Cv值) 一個與閥門的幾何結構有關的、對于一個給定行程的常數(Cv值)，可用來衡量流通能力。它是在每平方英寸下磅的壓力降下，每分鐘流過閥門的60°F水的美國加侖數。 高壓力恢復閥門 一種閥門結構，由于流線型的內部輪廓和最小的流體紊流，它會分散相對少的流體能量。因此，在閥門縮流斷面下游的壓力會恢復到入口壓力的一個很高的百分比值。直流通式閥門，如旋轉式球閥是典型的高壓力恢復閥門。 固有模片壓力范圍 閥體內壓力為大氣壓時，作用于膜片以產生額定閥芯行程的壓力高和低值。這個范圍通常指的是彈簧設定值范圍，因為當閥門被設定在該工作范圍上時，這個范圍將是閥門的動作范圍。 固有流量特性 在經過閥門的壓力降恒定時，隨著閥門從關閉位置運動到額定行程，流量與截流元件行程之間的關系。 安裝膜片壓力范圍 在閥體承受規定的工況下，作用于膜片以產生額定閥芯行程的壓力高和低值。由于作用在截流元件上的力，固有膜片壓力范圍可能會不同于安裝膜片壓力范圍。 安裝流量特性 當經過閥門的壓力降受到變化的過程工況影響時，隨著閥門從關閉位置運動到額定行程，流量與截流元件之間的關系。 低壓力恢復閥門 一種閥門結構，由于流體通道輪廓產生的紊流，它會分散很大一部分的流體能量。其結果是，在閥門縮流斷面下游的壓力會恢復到比帶有更多流線型通道的閥門更小的一個入口壓力百分比值。盡管每個閥門結構不盡相同，但是普通的直通閥通常有低的壓力恢復能力。 修正的拋物線流量特性 一種流量特性，它在截流元件的低位行程處提供等百分比的特性，而在截流元件的高位行程處提供線性特性。 可調比 與指定的流量特性的偏差不超過規定的限制時，最大的流量系數(Cv值)與最小的流量系數(Cv值)之間的比例。當流量增加到下00倍最小可控制流量時，一個仍然能夠很好地控制的閥門就有一個100：1的可調比。可調比也可表示為最大與最小可控制流量之間的比例。 向下推關閉結構 一種直通式閥門結構，它的截流元件位于執行機構和閥座環之間，這樣執行機構推桿的推出會將截流元件移向閥座環，最后關閉閥門。該術語也可用于旋轉式閥門結構。在旋轉式閥門結構里，執行機構推桿的線性伸出會將球或閥板移向關閉位置。也稱為正作用。 向下推打開結構 一種直通式閥門結構。它的閥座環位于執行機構和截流元件之間，這樣執行機構推桿的推出會將截流元件從閥座上移開，因此打開閥門。該術語也可用于旋轉式閥門結構。在旋轉式閥門結構里，執行機構推桿的線性伸出會將球或閥板移向打開位置。(也稱為反作用)。 額定行程 閥門截流元件從關閉位置運動至額定全開位置的距離。額定全開位置是由制造商推薦的最大開度。 相對流量系數 指定行程時的流量系數(Cv值)與額定行程時的流量系數(Cv值)之間的比例。 閥座泄漏量 當閥門在規定的壓差和溫度下處于全閉位置時，流經閥門的流體量o 彈簧系數 彈簧長度每單位改變時彈簧力的改變。在薄膜執行機構調節閥里，彈簧系數通常用磅力／英寸壓縮量來表示。 閥桿不平衡力 由于流體壓力的作用，在任意位置的閥桿上產生的凈力。 縮流斷面 流速最大、流體靜壓和截面積最小處的那部分流束。在一個調節閥里，縮流斷面通常位于實際的物理限制的下游。 自動控制系統 一種不需要人工干預就能工作的控制系統。 Bode圖 一幅轉換函數的在對數基線上的對數幅度比例和相位角度值圖。這是圖形化表示頻率響應數據的最常見形式。 校驗曲線 校驗結果的圖形化表示。一個裝置的穩態輸出表示為它的穩態輸入的函數。該曲線通常以百分比的輸出量程對百分比的輸入量程的形式來表示。 校驗循環 在儀表的量程范圍內，在上升然后下降的方向上，使用被測量變量的已知值，并記錄相應的輸出讀數值校驗循環曲線可以通過先增加然后減小裝置的輸入而獲得。它通常以百分比的輸出量程對百分比的輸入量程的形式來表示。它提供回差的一種測量。 間隙流量 當截流元件沒有座合時，低于最小可控制流量的那個流量。 控制器 自動操作以調節被控變量的裝置。 焓 一個熱動態量，它是閥體的內部能量和其體積與壓力之積的 和：H=U+pVo(也稱為熱容量)。 熵 在一個熱動態系統里，不能轉化為機械功的能量的理論量度。 反饋信號 測量直接的被控制變量而得到的返回信號。對于一個帶定位器的調節閥，反饋信號通常是反饋給定位器的截流元件連接桿位置的機械指示。 FCI 流體控制組織的縮寫。 頻率響應特性 以幅度和相位表示的穩態正弦輸入及其引起的基本正弦輸出之間的頻率依賴關系。輸出的幅度和相位移動可以被看作輸入測試頻率的函數，并用來描述控制裝置的動態行為。 硬度 金屬抵抗塑性變形(通常以凹陷形式)的能力。塑料和橡膠的抵抗尖頭刺入其表面的能力。 振蕩 外部激勵消失之后，仍然存在的一種具有明顯幅度的振動。振蕩有時候被稱為循環或極限循環。振蕩是在或接近穩定極限處工作的證據。在調節閥里，控制系統或閥門定位器的不穩定會引起執行機構加載壓力的波動，振蕩會隨之而出現。 儀表壓力 由一個自動調節閥提供的用來使閥門工作的輸出壓力。 加載壓力 用來對氣動執行機構進行定位的壓力。這是實際作用在執行機構膜片或活塞上的壓力。如果沒有使用閥門定位器，加載壓力可以是儀表壓力。 工作介質 這是指流體，通常為空氣或氣體，用來為閥門定位器和自動控制器的工作提供動力。 工作極限 一個裝置能夠承受而不會導致工作特性永久性損害的工作條件范圍。 范圍 二個極限之間的區域，其間距可以被測量、接受、或傳遞，并用上下范圍值來表示(如：3至15Psi；—4至212°F，—40至100℃)。 可重復性 在全部行程范圍內，沿著相同的方向，在相同的工作條件下，對于相同的輸入值，一系列連續的輸出測量值的接近程度。它通常是作為不可重復性來測量的，但以百分比量程來表示。它不包括回差。 敏感性 在達到穩定狀態后，輸出幅度的改變與引起該改變的輸入改變之間的 信號 一個物理變量，它的一個或多個參數攜帶關于該信號所代表的另外一個變量的信息。 信號幅度排序(分程) 一種動作方式，其中有二個或更多個信號產生，或者有二個或更多個終端控制元件被一個輸入信號驅動，每一個終端控制元件連續地、帶或不帶重疊對該輸入信號的幅值作出響應。 量程 上下范圍值的算術差(如：范圍=0至150°F，量程=150°F；范圍=3至15PSig，量程=12PSig)。 氣源壓力 一個裝置供氣口處的壓力。常用的調節閥氣源壓力值對于3至15 Psig 的彈簧設定范圍為20 Psig，對于6至30Psig的彈簧設定范圍為35Psig。 零誤差 當輸入為低范圍值時，一個裝置在規定的使用條件下的誤差，它通常表示為百分比的理想量程。 ISA 美國儀表學會的縮寫。現在稱為國際測量與控制學會。 ANSI 美國國家標準組織的縮寫。 API 美國石油組織的縮寫。 ASME 美國機械工程師學會的縮寫。 ASTM 美國測試和材料學會的縮寫。 NACE 用來代表美國腐蝕工程師協會。隨著該組織的范圍越來越國際化，這個名詞已經改為國際NACE。NACE已經不再是一個縮寫。 0SHA 職業安全和健康法令(美國)的縮寫。 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
