| QDQ421F氣動防爆緊急切斷閥操作規程 發布時間：25-03-25 |

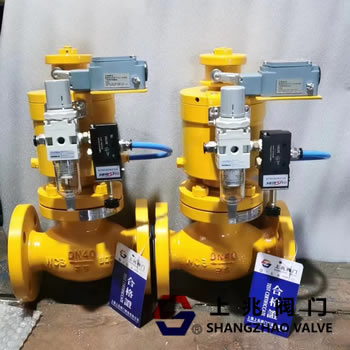

一、適用范圍 本操作規程適用于SZ/上兆閥門生產的QDQ421F氣動防爆緊急切斷閥。 二、操作前檢查 外觀檢查 ?? - 檢查閥門的外觀是否有損壞、腐蝕或變形等情況。確保閥門的標識清晰完整，包括型號、規格、壓力等級等信息。 連接部位檢查 ?? - 檢查閥門與管道系統的連接部位，如法蘭、螺紋等，確保連接牢固，無泄漏跡象。查看密封墊片是否完好，如有損壞應及時更換。 氣動裝置檢查 ?? - 檢查氣動執行器的氣源管路連接是否正確，無松動、漏氣現象。查看氣源壓力是否在規定范圍內，一般應符合閥門產品說明書中的要求。 ?? - 檢查氣動執行器的控制信號線路連接是否正常，確保能夠準確接收和響應控制信號。 三、手動操作 開啟操作 ?? - 在氣動裝置故障或需要手動開啟閥門時，可使用手動操作機構。首先找到閥門的手動操作桿或手輪。 ?? - 按照切斷閥上標識的開啟方向（一般為順時針或逆時針）緩慢轉動操作桿或手輪，直至閥門完全開啟。在操作過程中，應注意手感，避免用力過猛造成閥門部件損壞。 關閉操作 ?? - 當需要手動關閉閥門時，同樣找到手動操作桿或手輪。 ?? - 按照閥門標識的關閉方向轉動操作桿或手輪，將閥門完全關閉。關閉后，檢查閥門的關閉狀態，確保無泄漏。 四、氣動操作 開啟操作 ?? - 確保氣源供應正常，氣源壓力穩定在規定范圍內。 ?? - 向氣動執行器發送開啟信號。信號可以是電信號（通過電磁閥等控制元件轉換為氣動信號）或直接的氣動控制信號。 ?? - 氣動執行器接收到開啟信號后，會驅動閥門的閥桿向上移動，使閥門開啟。在開啟過程中，可通過閥門的開度指示器（如果有）觀察閥門的開啟狀態 關閉操作 ?? - 當需要關閉閥門時，向氣動執行器發送關閉信號。 ?? - 氣動執行器根據關閉信號驅動閥桿向下移動，使閥門關閉。關閉后，檢查閥門的關閉狀態，可通過檢測下游管道的壓力變化或使用泄漏檢測設備進行檢查，確保閥門完全關閉且無泄漏。 五、日常維護 清潔工作 ?? - 定期對閥門進行清潔，清除閥門表面的灰塵、油污等雜質。對于閥門的內部部件，如閥座、閥瓣等，可在適當?shù)木S護周期內進行拆卸清洗（需按照產品說明書的要求進行操作）。 潤滑工作 ?? - 對閥門的閥桿、軸承等運動部件定期添加適量的潤滑劑，以減少摩擦，保證閥門的操作靈活性和使用壽命。使用的潤滑劑應符合閥門產品說明書的要求。 氣動裝置維護 ?? - 定期檢查氣動執行器的密封件，如氣缸密封、活塞密封等，如有磨損或損壞應及時更換。 ?? - 檢查氣動執行器的內部零部件，如彈簧、閥芯等，確保其正常工作。對氣源管路進行吹掃，清除管路中的雜質和水分。 六、故障排除 閥門無法開啟 ?? - 原因一：氣源壓力不足。檢查氣源供應系統，調整氣源壓力至規定范圍。 ?? - 原因二：氣動執行器故障。檢查氣動執行器的內部零部件，如活塞、彈簧等是否損壞，如有損壞應及時更換。 ?? - 原因三：閥門內部卡滯。可能是由于雜質、腐蝕等原因?qū)е麻y門內部部件卡住。嘗試手動操作閥門，若仍無法開啟，可能需要拆卸閥門進行檢查和維修。 閥門無法關閉 ?? - 原因一：同閥門無法開啟中的氣源壓力不足和氣動執行器故障的檢查和處理方法。 ?? - 原因二：閥座密封損壞。檢查閥座密封面是否有損壞或異物，如有損壞應更換閥座或進行修復。 ?? - 原因三：閥門關閉行程調整不當。按照產品說明書的要求重新調整閥門的關閉行程。 七、注意事項 在操作閥門前，操作人員應熟悉閥門的結構、性能和操作規程，確保正確操作。 嚴禁在閥門帶壓的情況下進行拆卸或維修操作，以免發生危險。 在進行氣動操作時，應確保氣源的清潔、干燥，避免雜質和水分進入氣動執行器，影響其正常工作。 定期對閥門進行維護和檢查，及時發現和處理潛在的問題，以保證閥門的安全可靠運行。  |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
