| 氣動防爆緊急切斷閥產品工作原理 發布時間：25-01-14 |

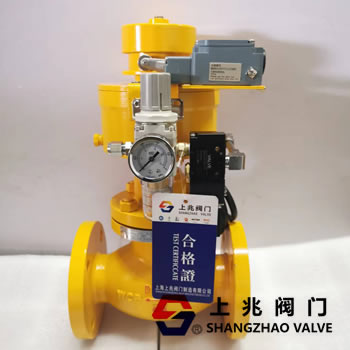

氣動防爆緊急切斷閥作為工業安全領域的關鍵設備，在眾多存在易燃易爆介質的場所發揮著至關重要的作用。它能夠在緊急情況下迅速切斷流體介質的流動，有效防止事故的進一步擴大，保障人員安全和設備設施的完好。深入了解其工作原理，對于正確選型、安裝、使用和維護該類閥門具有重要意義。 一、結構組成 氣動防爆緊急切斷閥主要由閥體、閥芯、閥桿、執行機構、密封件等部分組成。閥體作為閥門的基礎結構，通常采用高強度的金屬材料制成，如碳鋼、不銹鋼等，以確保能夠承受系統的壓力和介質的腐蝕。閥芯則是控制流體通斷的關鍵部件，其形狀和材質根據不同的應用場景和介質特性進行設計。閥桿連接閥芯和執行機構，負責傳遞動力，使閥芯能夠按照控制信號進行相應的動作。執行機構是驅動閥芯運動的動力源，在氣動防爆緊急切斷閥中，執行機構通常采用氣動執行器，利用壓縮空氣的能量來實現閥門的開啟和關閉。密封件則用于保證閥門在關閉狀態下的密封性，防止介質泄漏，常見的密封材料有橡膠、聚四氟乙烯等。 二、氣動執行機構工作原理 氣動執行機構是氣動防爆緊急切斷閥實現動作的核心部件。它主要由氣缸、活塞、彈簧等部分組成。當壓縮空氣進入氣缸時，推動活塞在氣缸內做直線運動。活塞與閥桿相連，從而帶動閥芯移動，實現閥門的開啟或關閉動作。在開啟過程中，壓縮空氣進入氣缸的一側，推動活塞克服彈簧的彈力，使閥芯離開閥座，閥門打開，介質得以流通。而在關閉過程中，氣源被切斷，氣缸內的壓縮空氣排出，彈簧的彈力推動活塞反向運動，帶動閥芯重新落座，實現閥門的關閉。通過控制壓縮空氣的進氣和排氣，就可以精確地控制閥門的開度和動作時間。 三、防爆原理 在易燃易爆環境中，防止產生火源是確保安全的關鍵。氣動防爆緊急切斷閥采用了多種防爆措施來滿足這一要求。其氣動執行機構在運行過程中不會產生電火花，這是因?yàn)閴嚎s空氣作為動力源，避免了電氣設備可能產生的靜電、電弧等火源。閥門的外殼通常采用防爆材質制造，并經過特殊的防爆設計和處理。例如，外殼具有足夠的強度和密封性，能夠承受內部可能發生的爆炸壓力，防止爆炸火焰和高溫氣體向外擴散，從而避免引發周?chē)h(huán)境中的易燃易爆物質爆炸。一些氣動防爆緊急切斷閥還配備了防爆傳感器和控制系統，能夠?qū)崟r(shí)監測閥門的運行狀態，并在出現異常情況時及時采取措施，進一步提高了系統的防爆安全性。 四、緊急切斷功能實現 氣動防爆緊急切斷閥的核心功能是在緊急情況下迅速切斷流體介質的流動。這一功能通常通過以下幾種方式實現。閥門可以與現場的緊急停車系統（ESD）相連。當現場發生火災、泄漏等緊急情況時，ESD 系統會發出信號，切斷氣動執行機構的氣源，使閥門在彈簧力的作用下迅速關閉，從而切斷介質的流動路徑，防止事故蔓延。一些氣動防爆緊急切斷閥還具備手動緊急切斷功能。操作人員可以在現場通過手動操作裝置，如手動按鈕或手柄，快速關閉閥門，以應對突發狀況。為了確保緊急切斷功能的可靠性，閥門通常還配備了位置反饋裝置，能夠?qū)崟r(shí)向控制系統反饋閥門的實際開度狀態，以便操作人員及時了解閥門的工作情況，做出正確的決策。 五、控制信號與調節 氣動防爆緊急切斷閥的動作需要精確的控制信號來實現。在工業自動化控制系統中，通常采用標準的控制信號，如 4 - 20mA 電流信號或 0 - 10V 電壓信號。這些控制信號由控制系統發出，傳輸?shù)綒鈩?dòng)執行機構的定位器。定位器根據接收到的控制信號，精確調節進入氣缸的壓縮空氣流量和壓力，從而控制活塞的運動速度和位置，實現對閥門開度的精確調節。一些先進的氣動防爆緊急切斷閥還具備智能控制功能，能夠根據系統的運行參數和工況變化，自動調整閥門的開度，以滿足生產過程的需求。 六、工作過程中的壓力平衡與調節 在實際工作過程中，氣動防爆緊急切斷閥需要應對不同的壓力工況。為了確保閥門的穩定運行和可靠切斷，需要對壓力進行平衡和調節。閥門通常會設計有壓力平衡結構，通過特殊的通道和結構設計，使閥門前后的壓力差得到合理的平衡，減少閥芯所承受的壓力負荷，降低閥門開啟和關閉的難度。在一些高壓系統中，還會配備壓力調節裝置，如減壓閥、安全閥等，對進入閥門的介質壓力進行調節，防止過高的壓力對閥門造成損壞，保證閥門能夠在規定的壓力范圍內正常工作。 七、維護與保養對工作原理實現的影響 正確的維護與保養是確保氣動防爆緊急切斷閥按照其工作原理正常運行的關鍵。定期檢查閥門的密封性能，及時更換磨損的密封件，能夠保證閥門在關閉狀態下的密封性，防止介質泄漏。對氣動執行機構進行清潔、潤滑和檢查，確?；钊?、彈簧等部件的正常運動，有助于維持執行機構的動力傳遞效率和響應速度。定期校驗控制信號和定位器的準確性，能夠保證閥門對控制信號的精確響應，實現準確的開度調節和緊急切斷功能。對防爆部件進行定期檢查和維護，確保其防爆性能符合要求，也是保障閥門在易燃易爆環境中安全運行的重要措施。 氣動防爆緊急切斷閥通過其獨特的結構設計、氣動執行機構的動力驅動、可靠的防爆措施以及精確的控制信號調節，實現了在緊急情況下迅速切斷流體介質的流動，并在正常工況下精確控制介質流量的功能。深入了解其工作原理，對于保障工業生產的安全、穩定運行具有重要的現實意義。在實際應用中，我們應根據具體的工況需求，合理選型、正確安裝和精心維護氣動防爆緊急切斷閥，使其充分發揮其應有的作用。  |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
