| 活塞式氣動切斷閥使用說明書 發布時間：24-11-05 |

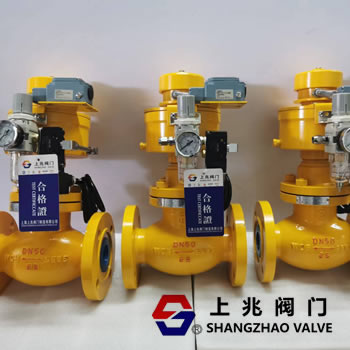

一、產品概述 活塞式氣動切斷閥是一種高效、可靠的自動控制閥門，廣泛應用于各種工業管道系統中。該閥門采用活塞式結構，通過氣動執行器驅動，實現快速切斷或接通管道介質的功能。本說明書旨在為用戶提供詳細的使用指南，以確保活塞式氣動切斷閥的正確安裝、操作和維護。 二、主要結構與工作原理 1. 主要結構 活塞式氣動切斷閥主要由閥體、閥蓋、活塞、密封件、氣動執行器等部件組成。閥體和閥蓋采用優質鑄造材料制成，具有較高的耐壓強度和良好的密封性能。活塞采用特殊材料制成，具有耐磨、耐腐蝕等特點。密封件采用高性能彈性材料，確保閥門在關閉狀態下具有良好的密封效果。氣動執行器是驅動閥門動作的關鍵部件，通過控制氣源壓力來實現閥門的開關操作。 2. 工作原理 當氣動執行器接收到控制信號時，氣源壓力作用在執行器活塞上，使其產生位移。執行器活塞的位移通過連接桿傳遞給閥門活塞，從而驅動閥門進行開關動作。當氣源壓力消失時，執行器內部的彈簧將活塞復位至初始位置，使閥門保持關閉或開啟狀態。 三、安裝與調試 1. 安裝前準備 （1）檢查閥門各部件是否完好無損，如有損壞應及時更換。 （2）清理閥門內部雜物，確保閥門通道暢通無阻。 （3）檢查氣動執行器氣源接口是否與管道系統相匹配，如不匹配需進行適當改裝。 2. 安裝步驟 （1）將閥門安裝在管道系統中，確保閥門與管道法蘭連接緊密、無泄漏。 （2）連接氣動執行器氣源管線，確保氣源壓力穩定且符合閥門工作要求。 （3）調整執行器上的限位裝置，使閥門在開關過程中能夠準確停留在預設位置。 3. 調試過程 （1）給氣動執行器通氣，觀察閥門是否能夠順利開啟和關閉。如出現卡滯、泄漏等異常現象，應立即停止操作并檢查原因。 （2）調整氣源壓力至閥門正常工作范圍，觀察閥門在不同壓力下的動作情況，確保閥門性能穩定可靠。 （3）對閥門進行多次開關操作，檢查各部件是否松動或磨損，如有必要及時進行緊固或更換。 四、操作與使用 1. 操作注意事項 （1）在操作活塞式氣動切斷閥之前，務必熟悉產品說明書中的相關內容，確保正確掌握操作方法。 （2）在操作過程中，應密切關注閥門的工作狀態，如發現異常情況應立即采取措施進行處理。 （3）避免在超過閥門額定壓力或溫度范圍內進行操作，以免損壞閥門或造成安全事故。 2. 使用方法 （1）根據需要調整氣源壓力至適當值，使閥門處于準備開啟或關閉的狀態。 （2）向氣動執行器發送控制信號，驅動閥門進行開關操作。在操作過程中，可通過觀察閥門指示燈或位置反饋裝置來確認閥門的實際狀態。 （3）當需要停止閥門動作時，可切斷氣源供應或向執行器發送停止信號，使閥門保持在當前位置。 五、維護與保養 1. 定期檢查 定期對活塞式氣動切斷閥進行檢查，包括各部件的緊固情況、密封件的磨損程度以及氣動執行器的工作性能等。如發現問題應及時處理，確保閥門處于良好的工作狀態。 2. 清洗與潤滑 定期對閥門內部進行清洗，去除積累的污垢和雜質。對活塞、密封件等關鍵部件進行潤滑處理，以減少磨損并延長使用壽命。在清洗和潤滑過程中，應注意使用專用的清洗劑和潤滑劑，避免對閥門造成損害。 3. 更換易損件 對于密封件、連接桿等易損件，應根據實際使用情況定期進行更換。在更換過程中，應選用與原件規格相符的替代品，并按照產品說明書中的要求進行安裝和調試。 六、故障診斷與排除 如遇到活塞式氣動切斷閥無法正常工作的情況，可參考以下故障診斷與排除方法進行處理： 1. 閥門無法開啟或關閉：檢查氣源壓力是否正常，氣動執行器是否損壞或卡滯，以及限位裝置是否設置正確。 2. 閥門泄漏：檢查密封件是否磨損或老化，如有必要及時更換。同時檢查閥體和閥蓋之間的連接是否緊密無泄漏。 3. 閥門動作緩慢或不穩定：檢查氣動執行器內部是否積存過多雜質或水分，如有需要清理并重新調整氣源壓力。 通過以上步驟對故障進行診斷與排除后，如仍無法解決問題，請及時聯系廠家或?qū)I(yè)技術人員進行處理。  |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
