用途和主要性能:該閥適用于水、蒸汽和空氣介質管道。它可以通過調節將入口壓力降低到一定的所需出口壓力。當入口壓力和流量變化時，出口壓力會靠介質本身的能量自動保持在一定范圍內，但入口壓力和出口壓力之差必須≥0.2MP/CM。

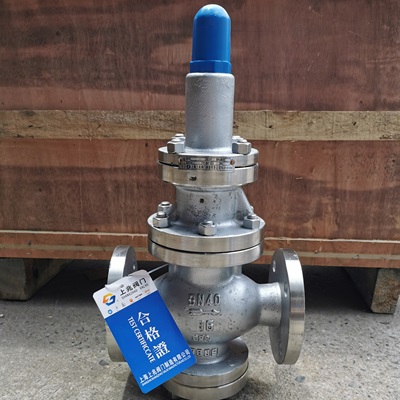

活塞式蒸汽減壓閥工作原理及結構:
減壓閥出廠時，調節彈簧處于未壓縮狀態，此時主閥瓣和副閥瓣關閉。使用時，順時針旋轉調節螺釘，壓縮調節彈簧，使隔膜移動到頂部，打開輔助閥瓣。介質從A孔經副閥座進入b孔進入活塞，在介質壓力的作用下，活塞向下運動，推動主閥瓣離開主閥座，使介質流向閥門后部。同時從孔C進入隔膜下部，當閥后壓力超過設定壓力時，隔膜被向上推壓，壓縮調節彈簧，輔助閥瓣向關閉方向移動，蒸汽 緊急切斷閥使活塞上方流動的介質減少，壓力也隨之降低。此時，主閥瓣在主閥瓣彈簧力的推動下下移，使主閥瓣與主閥座之間的間隙減小，介質的流量也減小，使閥后壓力也下降到新的平衡。相反，當閥后壓力低于設定壓力時，主閥瓣和主閥座之間的間隙增大。 活塞式蒸汽減壓閥該系列減壓閥屬于先導活塞減壓閥。它由一個主閥和一個先導閥組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。 。先導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節彈簧壓力來設定出口壓力，出口壓力的變化由膜片感知，通過驅動活塞開閉先導閥來調節主閥節流部分的流通面積，從而實現減壓穩壓的功能。
|
