| 安全切斷閥結構原理及技術參數 發布時間：22-09-20 |

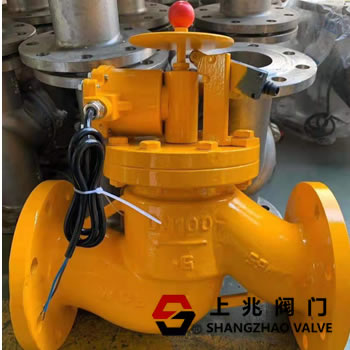

安全切斷閥結構原理及技術參數 ZCRB-16C 安全切斷閥常開型，與氣體監測儀表配套使用。當儀器檢測到可燃氣體泄漏時，監測儀器輸出信號，電磁閥自動快速關閉閥門，切斷供氣，及時制止惡性事故的發生。該閥適用于供氣管網、燃氣熱能車間、燃氣鍋爐房、住宅建筑的供氣系統。 安全切斷閥的結構原理: 正常工作時，電磁閥處于開啟狀態，線圈7處于斷電狀態；當發生泄漏事故時，監測儀表向線圈7發出瞬時功率信號，電磁閥柱塞被吸住，連桿10失去支撐。在彈簧6和活塞5的重力作用下，主閥口11迅速關閉，氣源被切斷，電磁閥關閉。 當電源斷開時，閥門仍然關閉，不會自動打開。當工人處理事故時，擰開保護蓋8。線圈沒電后，需要手動拉動拉桿9，恢復正常供氣。 安全切斷閥的技術參數: 介質類型:燃氣、天然氣、液化石油氣和其他非腐蝕性可燃氣體。 溫度:-20 ~+60℃ 工作壓力:低壓:0 ~ 0.1Mpa，中壓:0 ~ 0.4Mpa，高壓:0 ~ 0.6Mpa 電源電壓:AC 220V；AC110VAC24VDC24VDC12V 功率:1。DN65以下電磁閥功率:1 4W；2.DN80以上電磁閥功率:28W 防爆等級:ExdⅱCT5 關閉時間:直動式小于1秒；導頻類型小于2秒。 控制結構:1。直接作用活塞式；2.大直徑或高壓先導活塞式 安全切斷閥的安裝和維護: 1。由于緊急切斷閥的活塞是靠重力和彈簧復位的，安裝時介質是水平流動的，拉桿在上端是垂直的。禁止倒置或傾斜。 2。建議在緊急切斷閥的前端安裝一個手動閘閥，以便于緊急切斷閥的維護。 3。在安裝燃氣緊急切斷閥上方安裝一個遮篷，以防止被水弄濕。 4。建議每六個月采取一次行動，以保持緊急切斷閥在任何時候都處于良好的工作狀態。 5。不要用力撞擊復合拉桿。 6。嚴禁私自拆卸緊急切斷閥，應由專業燃氣技術人員維修。  |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
