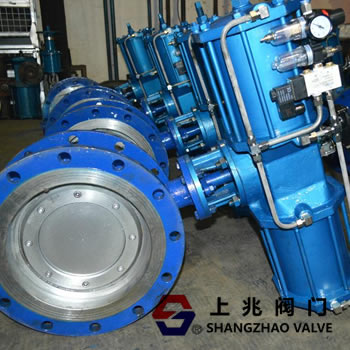

氣動蝶閥是由氣動執行機構和蝶閥組成的閥門。由于氣動執行機構、電磁閥線圈、空氣過濾器減壓閥和信號反饋裝置都安裝在蝶閥上，可以適應一些高風險工況，減少人工操作可能帶來的風險。特別是在低壓大、中口徑管道中，氣動蝶閥的使用越來越多。此外，與其他氣動閥門(氣動球閥、 氣動切斷閥、氣動閘閥、氣動閥門)相比
氣動蝶閥因其結構簡單、檢修維護方便、啟閉快捷而得到廣泛應用，不僅可以大大提高工作效率，還可以減少檢修維護時間和人工成本。此外，根據客戶的要求，氣動蝶閥可選擇不同的密封圈和零件，以適應不同的介質和工況，從而使氣動蝶閥發揮其使用效果。氣動蝶閥的執行機構可分為單作用(常閉)和雙作用(常開)兩種形式。單動執行機構具有彈簧復位功能，失去氣源時可自動關閉或開啟，安全系數更高！但是，在雙作用氣動執行機構中，當失去氣源時，氣動執行機構失去動力，當失去氣源時，閥位將保持在相同的位置。
氣動蝶閥的工作原理：
氣動蝶閥配有氣動執行機構，代替手動操作。其工作原理是以壓縮空氣為動力源，帶動閥桿轉動，進而帶動盤形蝶板轉動。蝶板的初始位置根據實際需要確定，蝶板從初始位置開始旋轉。當蝶板隨閥體旋轉到90度時，氣動蝶閥全開，當蝶閥隨閥體旋轉到0度或180度時，氣動蝶閥關閉。
氣動蝶閥的氣動執行機構運行速度快，在運行過程中很少因卡澀而損壞。氣動蝶閥可用作氣動 緊急切斷閥，也可配用閥門定位器來實現對管道內介質的調節和控制。廣泛應用于化工、造紙、煤礦、石油、醫療、水利等行業。
|
