1、 執行器的選用

（1.雙作用式JGDA

      使用雙作用式執行器，先確定閥門的扭矩，水蒸汽或非潤滑的介質增加25%安全值；非潤滑的干氣介質增加60%安全值；非潤滑氣 體輸送的顆粒粉料介質增加100 %安全值；對于清潔、無摩擦的潤滑介質增加20%安全值，然后根據氣源工作壓力，查找雙作用式扭矩表，可得到準 確的GTD型號。

（2.單作用式（彈簧復位）JGSR

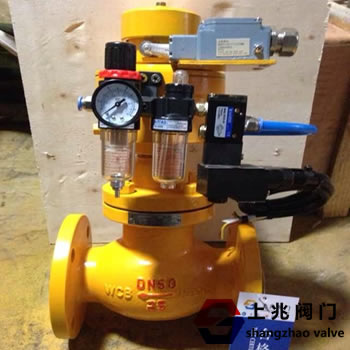

      緊急切斷閥簡稱氣動切斷閥使用單作用式執行器，先確定閥門的扭矩，水蒸汽或非潤滑的介質增加25%安全值；非潤滑的干氣介質增加60%安全值；非潤滑氣 體輸送的顆粒粉料介質增加100 %安全值；對于清潔、無摩擦的潤滑介質增加20%安全值，然后查找單作用式扭矩表，先查彈簧復位終 點，再查氣源工作壓力終點，氣源壓力扭矩應該大于彈簧復位扭矩，可得到準 確的SR型號。

      JGSR單作用式輸出扭矩表中，彈簧復位"終點"扭矩即為關閉閥門的扭矩，彈簧復位"開始"扭矩即為打開閥門的扭矩。相對應 的氣源壓力開始的扭矩即為關閉閥門的扭矩，氣源壓力"終點"扭矩即為打開閥門的扭矩。

2、 閥體的選用

      二通球閥是工業自動化控制系統中的重要執行機構，可遠距離集中控制能滿足計算機程控的需要；如今在石油化工、燃氣設備、核工業、電力裝備、環保水處理、暖通空調、鋼鐵冶金、工業窯爐、罐裝設備、釀酒設備、干燥設備、真空設備、表面處理、生物制藥、食品機械、紡織印染、造紙等行業中得到廣泛的使用，也是國防建設、科技建設的首 選產品。

      三片式球閥是近年zui廣泛采用的一種新型閥門，有著自身優越性、開關無摩擦、密封不會受到磨損、啟閉力矩小，選配電動執行器以精巧型為主來實現對介質的切斷或調節。如今是石油化工、罐裝設備、釀酒設備、涂料設備、干燥設備、真空設備、燃氣設備、電鍍設備、空分設備、清洗設備、實驗設備、測試設備、消防設備、暖通空調、生物制藥、醫療器械、農業機械、食品機械、橡塑機械、工程機械、紡織印染、船舶工業、自動控制、環保水處理等行業的首 選產品。

      卡箍球閥經過精密的檢驗流程和嚴格的品質管理，流道經過精密拋光和除菌處理，采用了全包的F4密封，沒有死角保 證衛生，且容易清洗。卡箍球閥廣泛應用于食品機械、農業機械、醫療器械、化學工程、生物制藥、釀酒設備、真空設備和航天航空等領域。

      三通球閥有兩座和四座密封結構，閥芯通道有L型和T型兩種結構形式，采用控制閥芯旋轉角度，改變閥芯通道與管道口的連接狀態，可實現對三條支管不同的組合控制。如今是航空航天、石油化工、罐裝設備、釀酒設備、涂料設備、干燥設備、真空設備、燃氣設備、電鍍設備、空分設備、清洗設備、實驗設備、測試設備、消防設備、暖通空調、生物制藥、醫療器械、農業機械、食品機械、橡塑機械、工程機械、紡織印染、船舶工業、自動控制、環保水處理等行業的首 選產品。

      V型球閥閥芯設計成帶有特殊形狀的Ｖ型切口,具有精 確的流量特性和控制功能,使產品廣泛應用于石油化工、航天航空、國防軍工、造紙、鋼鐵冶金、污水處理、鍋爐給水等各種領域的高精度調節環節，特別適用于制漿、造紙生產過程中的紙漿白水、黑液、白液等懸浮顆粒的流體及濃、濁漿狀流體介質的自動調節。

      薄型球閥是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥，廣泛應用于航天航空、國防軍工、石油化工、電力裝備、鋼鐵冶金、核工業、生物制藥、暖通空調、真空設備等行業的自動控制。

塑料球閥重量輕、耐腐蝕性強，被應用于多個領域，如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業，品質得到廣大用戶的認 可。

      軟密封蝶閥是工業自動化系統中的重要執行機構，可遠距離集中控制也能滿足計算機程控的需要，如今在航天航空、國防軍工、石油化工、電力裝備、鋼鐵冶金、核工業、生物制藥、暖通空調、清洗設備、灌裝設備、干燥設備、涂料設備、船舶工業、工程建設、科技建設、樓宇自控、自動控制、環保水處理、自來水廠等行業中廣泛使用。

      三偏心金屬硬密封蝶閥，采用三偏心結構設計，閥板在開啟和關閉全行程范圍內均與閥座無摩擦，消除了旋轉類控制閥因閥座開啟關閉所造成閥座磨損而引起的泄漏。閥座采用多層次結構，利用金屬與非金屬材料的完 美結合構成密封面，在高溫和低溫工況下均良好使用，如今在石油化工、國防軍工、航天航空、電力裝備、鋼鐵冶金、核工業、暖通空調、生物制藥、表面處理、涂裝設備、灌裝設備、干燥設備、船舶工業、自動控制、紡織印染等行業中廣泛使用，也是工程建設、科技建設的首 選產品

      卡箍蝶閥經過精密的檢驗流程和嚴格的品質管理，流道經過精密拋光和除菌處理，采用了全包的F4密封，沒有死角保 證衛生，且容易清洗。卡箍蝶閥廣泛應用于食品機械、農業機械、醫療器械、化學工程、生物制藥、釀酒設備、真空設備和航天航空等領域。

      塑料蝶閥重量輕、耐腐蝕性強，被應用于多個領域，如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業，品質得到廣大用戶的認 可。

      通風蝶閥是一種非密閉型蝶閥，適用于通風、環保工程，含塵冷風或熱風氣體，介質溫度≤300℃的管道上，用以連通、啟閉或調節。上海上兆閥門制造有限公司所生產的產品主要用于鋼鐵冶金、石油化工、電力裝備、玻璃工業、涂料設備、涂裝設備、干燥設備等行業中

3、附件的選用

單電控電磁閥：供電時閥門打開或關閉，斷電時閥門關閉或打開（可提供防爆型）。

雙電控電磁閥：一個線圈得電時閥門打開，另一個線圈得電時閥門關閉，有記憶功能（可提供防爆型）。

限位開關回訊器：遠距離傳送閥門的開關位置的信號（可提供防爆型）。

電氣定位器：根據電流信號（標準4-20mA）的大小對閥門的介質流量調節控制（可提供防爆型）。

氣動定位器：根據氣壓信號（標0.2-1bar）的大小對閥門的介質流量調節控制。

電氣轉換器：將電流信號轉換成氣壓信號，與氣動定位器配套使用（可提供防爆型）。

氣源處理三聯件：包括空氣減壓閥、過濾器、油霧器，對氣源穩壓、清潔、運動部件潤滑作用。

手動操作機構：自動控制在不正常情況下可以手動操作。
