| 氣動不銹鋼切斷球閥 發布時間：21-12-27 |

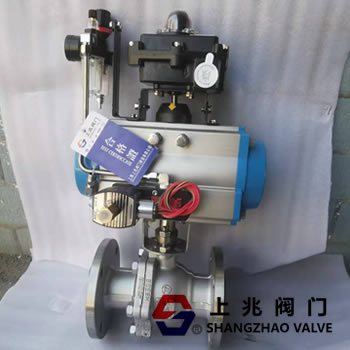

氣動不銹鋼切斷球閥說明書資料介紹： 氣動不銹鋼切斷球閥又叫氣動不銹鋼切斷閥，AT單作用（帶彈簧復位），ASCO低功耗電磁閥，法蘭連接的浮動式不銹鋼球閥，閥門整體304不銹鋼材質，內部設計防火槽密封為PTFE四氟密封，如果發生火災軟質密封被燒毀還可以有一道硬質密封，16壓力，通經DN100（國標），雙作用氣缸通氣開關閥，安裝位置與管道任意安裝使用，球閥是由閥體、空心球體/實心球體可選、四氟閥座、閥桿、軸承等組成。 氣動不銹鋼切斷球閥用途： 氣動緊急切斷閥廣泛的運用在石油、化工、食品、醫藥、輕紡、造紙、水電、船舶、冶 金、煤氣、供排水等系統中。可適用一切腐蝕性和非腐蝕性壓力不同的氣體、液體、漿液及固體粉末的管線和容器上做為切斷裝置使用，可實現現場及遠距離 操作，也可實現單獨或集中控制。 氣動不銹鋼切斷球閥特點： 1、流體阻力小、球閥是所有閥類中流體阻力小的一種，即使是縮徑球閥，其流體阻力也相當小。 2、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。 3、閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。 4、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大。 5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。 6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。 7、 防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。 氣動不銹鋼切斷球閥工作原理： 氣動控制球閥配以行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。執行器分單作用和雙作用兩種型號。單作用式的獨特優點是一旦動力源發生故障，氣動控制閥門將按控制系統的要求自動處于開啟或關閉的位置。氣動控制閥門廣泛應用于化工，石油，輕紡，電力，食品制藥，制冷，航天，造紙等工業領域，不僅能控制氣體，液體和蒸汽介質，也適用于控制污水和含有纖維的本質。  氣動不銹鋼切斷球閥性能參數： 標準：國標、俄標、美標、英標、德標、日標等 用途：主要用于集成自動控制管路系統中，不經常截斷或接通管路中的介質，亦可用用于流體的調節與控制。 型號：Q6K41F(常開)、Q6B41H(常閉)、Q641F(開關) 控制特點：1.常開式、2.常閉式 氣缸結構：給氣關閉、斷氣自動打開，給氣打開、斷氣自動關閉 閥體結構：浮動式、固定式 連接方式：法蘭 壓力等級：≤42MPa 密封材質：金屬密封、聚四氟乙烯、增強聚四氟、尼龍等 使用溫度：≤550℃ 制造口徑：DN6～800 閥體材質：碳鋼、不銹鋼、鍛壓鑄件、鉻鉬鋼、鈦合金等 氣動不銹鋼切斷球閥執行標準： 1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。 2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。 3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。 4、檢驗主試驗：JB/T 9092、API 598。 氣動不銹鋼切斷球閥執行機構 采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。 1、氣缸選用鋁金材料，重量輕、外形美觀。 2、齒輪式雙活塞，輸出力矩大，體積小。 3、齒條式連接可調節開啟角度、額定流量。 4、可在頂部、底部安裝手動操作機構。 5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。 6、IS05211標準連接為產品的安裝更換提供了方便。 7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。 氣動不銹鋼切斷球閥附件的選項 根據不同控制和要求可選擇下列附件： 切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。 調節型附件：電氣、氣動、電氣轉換器。 氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。 手動機構：HVSD手操機構 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
