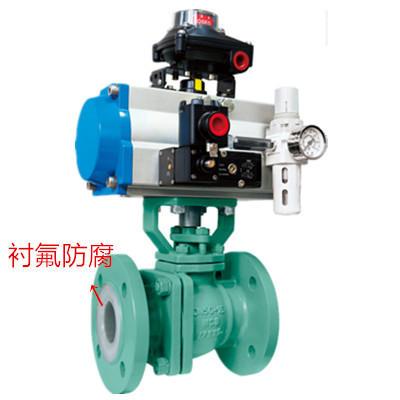

氣動襯氟緊急切斷閥lv氣，通經DN50，泄露等級：Ⅵ，法蘭距：200mm，二位三通電磁閥：SIL認證，帶閥位反饋電氣接口1/2NPT 24VCV電源，防爆等級：EXDⅡBT4，防護等級：IP65，適用溫度≤150℃，氣動切斷閥廣泛用于化工、石油、冶金、醫藥等工業部門，實現對生產過程中酸、堿等強腐蝕介質的切斷，在水處理過程控制中使用效果明顯。

型 式:AT/SR、AW/AWS、GTD/GTE雙作用、單作用活塞式執行機構

供氣壓力:0.3-0.8Mpa

氣源接口:G1/4〞、G1/8〞、G3/8〞、G1/2〞

環境溫度:-30-+70℃

作用型式

單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)

雙作用執行機構:氣關式(B)--失氣時閥位保持(FL);氣開式(K)-- 失氣時閥位保持(FL)

附件

定位器(YT1000型)、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構

1.流體阻力小，襯里球閥內壁光滑，流道通暢是所有閥類中流體阻力小的一種。

2.開關迅速、方便，只需將球體旋轉90°，便完成開啟和關閉動作。

3.采用特殊模壓工藝，將襯里材料襯于閥門殼體內壁，能耐強酸、強堿介質的腐蝕。襯里球面與PTFE閥座組合，密封性好，達到了零泄漏。

4.可配置氣動、電動、液動等多種驅動裝置，實現遠距離控制和自動化操作。

5.球體與閥桿融為一體，消除了轉動角差，杜絕了因壓力變化引起閥桿沖出體外的危險，保證了使用的安全性、可靠性。

1.設計標準：GB12237

2.結構長度：GB12221

3.法蘭標準：JB/T79-94 GB9113.1-26。

4.檢驗試驗：JB/T9092-99

性能參數:
