| 液控緊急切斷閥 發布時間：21-07-24 |

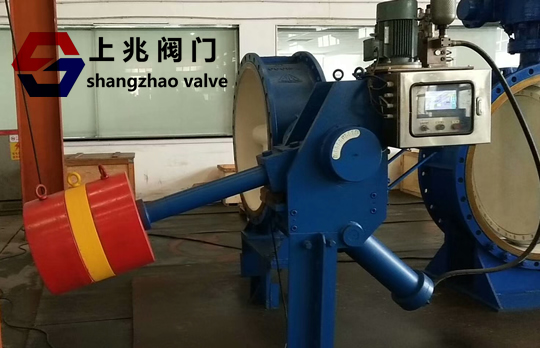

液控緊急切斷閥產品簡介： D743H 液控緊急切斷閥是目前國內水利管路控制系統上常用的設備，主要安裝于水電站水輪機進口，用作水輪機進口閥；或安裝于水利、電力、給排水等各類泵站的水泵出口，代替止回閥和閘閥的作用。重錘式快關液控蝶閥工作時，重錘式快關液控蝶閥與管道主機配合，按照水力過渡過程原理，通過預設的啟閉程序，實現管路的可靠截止，有效消除管路水錘，起到保護管路系統安全的作用。 液控緊急切斷閥產品特點： 1.本閥門采用三偏心金屬密封結構，啟閉輕松達到零泄漏。 2.本閥門液壓站和電氣控制箱與閥門下部可整體式安裝也可分體式安裝，閥門不同工況下選擇。 3.本閥門采用蓄能器取代了重錘式液動蝶閥的重錘，用液體的壓力蓄能替代重錘勢能，從而使該閥門具有設計合理、體積小、重量輕、維護方便等優點。 4.本閥是新一代液動蝶閥，它主要用于介質為水的管路系統泵出口，蒹有截止和止回關閉功能可一閥代兩閥，該閥門止回關閉時，能夠?qū)崿F(xiàn)快、慢兩階段關閉，從而起到消除或減小水錘防止介質倒流保護管路系統的作用。  液控緊急切斷閥基本參數： 公稱通徑: DN150~ DN3500 壓力環境: 1.0MPa ~4.0 MPa 連接形式:法蘭連接 產品材質:球墨鑄鐵、鑄鋼 適用介質:水、海水、泥沙水 開閥時間: 10~90秒(可調) 快關時間: 1.5~20秒(可調) 慢關時間: 6~90秒(可調) 快關角度: 70° 10° 慢關角度: 20° 10° 全開狀態:小流阻系數: 0.1 介質溫度:≤80°C(軟密封)≤425°C(硬密封) 控制電源: AC220V、DC220V、 DC110V、 DC24V 液控緊急切斷閥執行標準： 設計按GB12238的規定 法蘭按GB/T9113、GB/T17241.6的規定 結構長度按GB12221的規定 壓力試驗按GB/T13927、JB/T9092的規定 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
