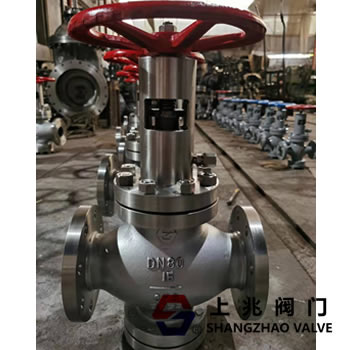

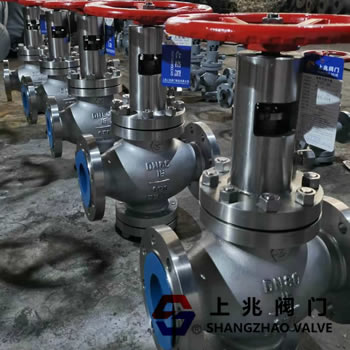

| TP41YF-300Lb-2"_套筒式不銹鋼排污閥 發布時間：21-04-13 |
1. TP41YF-300Lb-2"_套筒式不銹鋼排污閥--結構特點： 1。 TP41YF 套筒式不銹鋼排污閥是一種新型的節流，截止和排氣產品。該閥采用籠形扇形節流閥，具有多級節流效果，節流效果明顯，密封可靠，操作維護方便。 套筒式不銹鋼排污閥--特點。 2。該閥采用硬密封和軟密封雙重密封，使密封可靠。硬質合金覆蓋層可以更耐空氣侵蝕和磨損。雙重密封可以在高壓氣體介質條件下實現零泄漏。 閥門使用壽命長。 3。閥座的密封表面采用錐形密封，這有助于閥門清除附著在密封表面上的污垢。 4。閥盤配有平衡孔和活塞密封件，可確保在全開/關差壓，緊急切斷閥輕巧靈活的開度和小啟閉扭矩的情況下穩定運行。 5。盤根采用具有自密封性能的V形盤根結構，無需調節，啟閉非常輕便。填料箱處有輔助密封注脂結構，使閥門的密封和密封性能可靠。 6。閥門可以在線維修，并且可以用一系列易損部件（例如在壓力下的填料）替換管道。 7。該閥在閥的底部配備了一個較大的排泄孔，必要時應打開該排泄孔以清除閥中的污垢。 8。排污閥閥盤外圈有一個O形密封圈，它在開/關時具有自清潔和密封的功能，在排污時具有節流和減壓的功能。 。
1。常閉狀態：將閥瓣的硬密封件壓在閥座的凸臺上以形成硬密封，同時將軟密封件嵌入閥瓣上 閥座的端面被緊緊地壓緊以形成第二密封。雙重質量的密封結構確保閥門零泄漏，閥瓣打開平衡裝置。 TP41YF-300Lb-2"_套筒式不銹鋼排污閥該孔使閥瓣在關閉和打開時受到較小的作用力，也使閥門當閥門打開和關閉時，扭矩較小。 2。節氣門和排污狀態：由于閥瓣上的平衡孔，閥瓣被密封在遠離閥座的位置，并且閥被非常輕地打開。 閥門打開后，管道中的介質和雜質一起流過閥套和閥座，并同時實現節流和排水。 閥座密封性蓋使用墊子的斜角改變介質的流動方向，并具有自清潔功能，以防止密封圈夾帶雜質。 3。閉合狀態：管道中的介質排出后，閥門關閉，介質從墊圈的斜角進入閥座通道，流阻系數增大。截止閥加速后，傾斜角度改變了介質流的方向，產生了渦流，并且介質在閥座端面上的徑向力增大，從而實現了閥座啟封的清除。 當圓盤密封件對靠近閥座時，墊圈和閥座通道之間的匹配間隙會阻止較大的顆粒介質流向密封件對，并增加流速。 逐步增加吹掃量和介質的側向力，當關閉閥門時，密封件上的雜質已被完全清除，確保了閥門排空后的密封效果。進一步確保污水排放后的密封性能不會泄漏。 因此，容量大大提高，使用壽命延長了 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
