| 電動調節閥的設計選型知識 發布時間：20-12-18 |

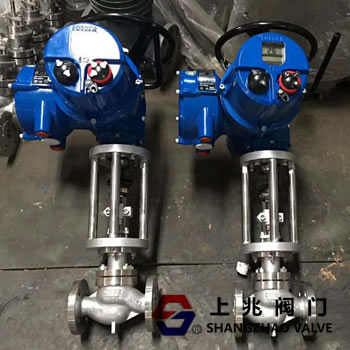

電動調節閥的選擇設計非常重要，正確的選擇會影響系統調整的效果。 此外，鑒于電動控制閥在使用過程中壓力頭過大，可以將手動控制閥或壓差控制閥串聯連接，以確保電動調節閥的工作壓降和確保其調節性能。 1。電動調節閥的技術參數 A循環流量 電動調節閥的流量反映了閥的流量。它定義為當閥門兩端之間的壓力差為1bar時通過閥門的流量。通常用Kv表示，Kv \\ u003dQ /ΔP，其中Q表示通過控制閥 的流量，單位為m3 / h； ΔP表示調節閥前后的壓力差，單位為巴。 當閥門完全打開時，流量最大，Kv值最大，稱為Kvs。當閥門關閉時，流量為0。 兩條流量特性曲線 電動調節閥的流量特性曲線反映了流經閥門的流量與流量之間的關系。額定沖程從0變為100時的額定沖程百分比，緊急切斷閥并且還反映了控制閥的相對流量和相對開度之間的關系。當閥的壓降恒定時，通過閥的流量特性稱為理想流量特性；當閥的壓降發生變化時，通過閥的流量特性稱為工作流量特性。 三閥機構 電動調節閥的閥機構是指調節閥完全打開時調節閥兩端的壓降與調節閥完全關閉時調節系統兩端的壓降之比。電動控制閥的功率大小與系統的調節能力有關。 閥門權限越小，系統的調節能力越差； 四個可調比例和關閉壓差 電動調節閥的可調比例是最大流量和最小流量之比，可通過調整。 在運行期間，流量變化應在調節閥的可控制范圍內。 關閉壓力差是指調節閥完全關閉時，閥門兩端之間的最大壓力差。如果調節閥的關閉壓力差超過允許范圍，則應立即采取措施，例如使用串聯差壓控制閥將其恢復到正常范圍。  2。電動調節閥的設計和選擇 A設計選擇參數 在電動控制閥的設計和選擇中需要考慮的參數包括流量，閥前壓力，壓力差異，閥門后的壓力和溫度等。 首先，要考慮諸如熱力發電廠供暖范圍內的供暖面積，建筑物的隔熱性能，散熱器的類型以及供暖系統的供暖溫度等因素。房間確定供熱站的供熱負荷；其次，可以通過一次網的給水和回水的溫度來確定火力。 站的一次側流量，然后是調節閥的流量。最后，可以從加熱系統一次網的水壓圖和加熱站的阻力損失中獲得調節閥的閥前壓力，壓差或閥后的壓力。 確定熱力系統的實際情況。 兩種設計選擇原則 供暖系統調節的最佳原理是調節閥的開度變化與熱交換器的熱交換量的變化成線性關系。 火力發電廠水-水熱交換器的傳熱特性為向上拋曲線，因此應選擇等百分比流量特性調節閥。 此外，為確保在實際工作中的調節性能，調節閥的閥權限應不小于0.25?0.3。 電動調節閥的閥體直徑應為 根據流量的Kvs選擇，執行器的選擇必須滿足最大關閉壓力差的要求。 三種設計選擇計算 計算電氣流量根據供熱站的供熱負荷和一次側供水和回水的溫度控制閥；根據一次網絡的水壓圖，加熱站的阻力和閥門權限確定電動控制閥的壓降；計算所需的Kv值 ;查找電動控制閥的選擇樣本，選擇大于Kv的Kvs值，并在相同檔位選擇調節閥的口徑；計算控制閥實際完全打開時的壓降，然后計算實際閥功率，其應不小于0.25 ?0.3；檢查選擇樣品中的允許壓力差和允許溫度，并選擇閥類型； 3。根據選擇樣品選擇與閥體匹配的執行器，并滿足關閉壓差要求，并確定控制信號類型。解決過大資金壓力的措施 A系列手動控制閥 手動控制閥是一個阻力元件。該系列手動控制閥的功能是克服加熱系統提供的過壓頭，使電動控制閥可以在適當的壓差下工作，并確保閥端壓降和控制閥的工作壓力。 差異比大于0.25?0.3，提高了調節性能。嚴格地說，系列手動控制閥不改變控制閥的閥權限，而只是在調節過程中改變電動控制閥的相對開度，從而可以在合適的開度范圍內工作。 當熱站的一次側流量變小時，需要調節手動控制閥以減少電動控制閥工作時的閥端壓降，從而將閥開度保持在允許范圍內范圍。 兩個串聯的差壓控制閥 如果火力發電廠的基本壓力頭太大，則也可以串聯差壓控制閥以提供一個電動控制閥的壓差恒定。 差壓控制閥可以吸收額外的資本壓力頭，并使電控制閥在穩定的工作條件下運行，因此不受制熱系統和其他熱力站提供的資本壓力頭變化的影響調整。 由于串聯壓差控制閥具有許多優點，因此在將熱力調節閥安裝在熱站的一次側時應將壓差控制閥串聯連接。 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
