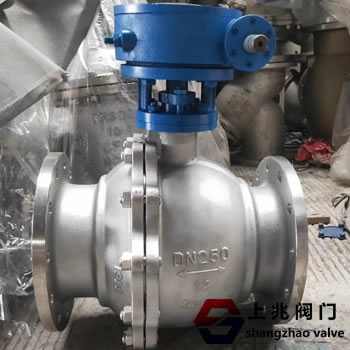

Q341F蝸輪浮動式球閥廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。 （1）流體阻力小，全通徑。 3）緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能密封。在真空系統中也已廣泛使用。 （4）操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。 （5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。 6）在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。 （7）適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。 （8）由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。
Q341F蝸輪浮動式球閥主要零件材料:
序號
NO | 零件名稱 | 材質 | | GB | ASTM | | 1 | 閥體 | WCB | A2116-WCB | | 2 | 密封圈 | PTFE | PTFE | | 3 | 球體 | 1C18Ni9Ti | SS304 | | 4 | 螺母 | 35 | A194-2H | | 5 | 螺柱 | 35CrMoA | A193-B7 | | 6 | 石體 | WCB | A216-WCB | | 7 | 墊片 | 柔性石墨+不銹鋼 | B12.10-304F/.G | | 8 | 填料 | PTFE | PTFE | | 9 | 填料壓蓋 | WCB | A2116-WCB | | 10 | 定位片 | 25 | A105 | | 11 | 擋圈 | 65Mn | AISI 1066 | | 12 | 手柄 | K33 | A47-667
Gr.32510 | | 13 | 閥桿 | 1Cr33 | A276-410 | | 14 | 螺釘 | 35 | A193-B7 | | 15 | 止推墊片 | PTFE | PTFE
|
Q341F蝸輪浮動式球閥技術規范：
| 設計依據 | 國標系列 | 美標系列 | | 設計標準 | GB/T12237 | AP16D | ANSI B16.34 | | 法蘭連接結構長度 | GB/T12221 | AP16D | ANSI B16.10 | | 結構長度(焊接) | GB/T15188.1 | AP16D | ANSI B16.10 | | 連接法蘭 | GB/T9113
JB/T79
Hg20592 | ANSI B16.5、B16.47 | | 對焊端 | GB/T12224 | ANSI B16.25 | | 試驗和檢驗 | GB/T9092 | AP16D | AP1598
|
|
