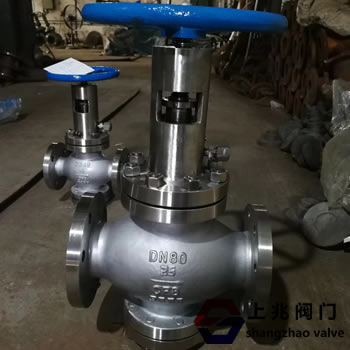

FJ41H/F節流截止放空閥--結構特征

 1。該閥門是一種新型的節流，切斷閥和通風產品。閥門采用籠式風機節流，具有多級節流效果，節流效果明顯，密封可靠，操作維護方便。

 2。閥門采用雙密封軟硬密封，使密封可靠。硬質合金蓋可以更耐氣流和磨損。雙密封可在高壓氣體介質條件下實現零泄漏。

閥門使用壽命長。

 3。閥座的密封面采用錐形密封，有利于閥門本身清潔附著在密封面上的污垢。

 4。閥門有平衡孔和活塞密封，確保在開/關全壓差條件下穩定運行。開口輕巧靈活，開合扭矩小。

 5。節流閥截止排氣閥和雙作用節流閥具有節流和截止密封。節流部分與密封表面分開，以減少氣流對密封的沖洗。

 6。雙作用節流截止閥還具有多級節流功能，節流壓力差大，可應用于高壓下的節流和截止。

 7。填料采用V形填料結構，自密封，無需調節，開合極輕。

填料函設有輔助密封油脂注入結構，使閥門密封性能可靠。

 8。截止閥可在線維修，管道可更換一系列易損件，如壓力包裝。

 9。閥門底部設有一個大排水孔。如有必要，應打開以清潔閥門內的污垢。

FJ41H/F節流截止放空閥

 1。常閉狀態：閥盤被壓緊并壓在閥座凸臺上形成硬密封。同時，嵌入閥瓣中的軟密封件壓靠在閥座的端面上以形成第二密封。

密封結構確保閥門零泄漏，并且由于閥瓣打開平衡孔，閥門關閉和打開時閥瓣受力很小，閥門打開時閥門扭矩小。封閉。

 2。緩壓狀態：當閥瓣的下端離開閥座的密封面時，閥瓣和保持架套筒的內徑形成密封，因為閥蓋的底端表面靠近底部籠套邊緣。

沒有直接排氣來釋放壓力，從而達到緩解效果。

 3，節流狀態：閥門底部羰基離開閥座，進一步打開，小閥瓣形成一個第一級節流，高速流體通過慢壓節流直接流向小閥瓣和閥套打開窗口形成窗口流動，當達到二級節流閥時，邊緣處閥套窗口是節流閥表面。當高壓介質直接沖洗節流通道時，閥瓣的底端由于介質方向的變化而渦旋，這減少了介質閥瓣的直接沖洗，使閥座切斷閥密封還避免了介質的直接沖洗。同時，由于閥瓣的密封面是錐形的，閥座密封面上的污垢和雜質可以被清除，以保護密封面，從而延長閥門的使用壽命。

 4。全開狀態：當閥瓣完全打開時，整個閥門完全排氣，冷門內流體阻力小，排氣時間縮短，閥門排氣效果提高。

FJ41H/F節流截止放空閥雙作用節流閥

 1。常閉狀態：閥盤被壓緊并壓在閥座凸臺上形成硬密封，并軟嵌在閥瓣上。

壓制質量密封件和閥座的端面以形成第二密封件。雙密封結構確保閥門零泄漏，平衡閥通過閥瓣打開，因此閥門關閉和打開時閥瓣受影響較小。

力也使閥門以小扭矩打開和關閉。

 2。緩壓狀態：當閥瓣的下端離開閥座的密封面時，閥瓣和保持架套筒的內徑形成密封，因為閥蓋的底端表面靠近底部籠套邊緣。

沒有直接通風來緩解壓力，從而達到緩解效果。

 3。節流狀態：閥盤底部的羰基離開閥座并進一步打開。第一節流閥形成在小節流閥的流動頭處。在慢壓節流之后，高速流體直接流到小閥瓣，因為閥套窗口的邊緣是最終節流閥。 緊急切斷閥

當高壓介質直接沖洗節流通道時，閥瓣的下端由于介質方向的變化而產生渦流，這減少了介質閥瓣的直接沖洗，從而使閥座密封也避免了介質的直接沖洗，同時，由于閥瓣

，密封面為圓錐形，可以凈化閥座密封面上的污垢和雜質，保護閥座密封面。密封面，從而延長閥門的使用壽命。

 4。全開狀態：當閥瓣完全打開時，整個閥門完全排氣，冷門內流體阻力小，排氣時間縮短，閥門排氣效果提高。

FJ41H/F節流截止放空閥產品參考標準

 API 6D管道閥門規格

 GB12235閥門法蘭連接鋼制截止和提升止回閥

 ANSI B16.5a管法蘭和法蘭接頭

 JB / T79.1-79.2整體鑄鋼管法蘭

 GB / T13927閥門壓力試驗

檢驗和試驗JB / T9092閥門
