鑄鋼法蘭截止閥的應用選型

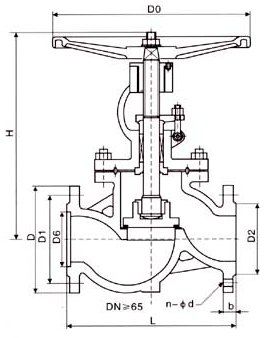

J41H-16C~160C 鑄鋼法蘭截止閥：手動、法蘭連接、直通式、閥座密封面材料為 Cr13 系不銹鋼、公稱壓力 PN16~PN160、閥體材料為碳素鋼的截止閥。 四、產品外形及結構尺寸 1.6MPa | DN | L | D | D1 | D2 | b | z×?d | H | D0 | 重量/KG | | 10 | 130 | 90 | 60 | 40 | 14 | 4×?14 | 198 | 120 | 5 | | 15 | 130 | 95 | 65 | 45 | 14 | 4×?14 | 200 | 120 | 5.5 | | 20 | 150 | 105 | 75 | 55 | 14 | 4×?14 | 243 | 140 | 7.3 | | 25 | 160 | 115 | 85 | 65 | 14 | 4×?14 | 253 | 160 | 8 | | 32 | 180 | 135 | 100 | 78 | 15 | 4×?18 | 280 | 160 | 12 | | 40 | 200 | 145 | 110 | 85 | 16 | 4×?18 | 312 | 200 | 16 | | 50 | 230 | 160 | 125 | 100 | 16 | 4×?18 | 321 | 200 | 16 | | 65 | 290 | 180 | 145 | 120 | 18 | 4×?18 | 325 | 240 | 22 | | 80 | 310 | 195 | 160 | 135 | 20 | 4×?18 | 355 | 240 | 31 | | 100 | 350 | 215 | 180 | 155 | 20 | 4×?18 | 415 | 280 | 45 | | 125 | 400 | 245 | 210 | 185 | 22 | 4×?18 | 460 | 320 | 80 | | 150 | 480 | 280 | 240 | 210 | 24 | 8×?23 | 510 | 360 | 97 | | 200 | 600 | 335 | 295 | 265 | 26 | 12×?23 | 590 | 360 | 169 |
五、產品外形及結構尺寸 2.5MPa | DN | L | D | D1 | D2 | b | z×?d | H | D0 | 重量/KG | | 10 | 130 | 90 | 60 | 40 | 16 | 4×?14 | 198 | 120 | 4.9 | | 15 | 130 | 95 | 65 | 45 | 16 | 4×?14 | 233 | 120 | 5.5 | | 20 | 150 | 105 | 75 | 55 | 16 | 4×?14 | 275 | 140 | 7 | | 25 | 160 | 115 | 85 | 65 | 16 | 4×?14 | 285 | 160 | 7.5 | | 32 | 180 | 135 | 100 | 78 | 18 | 4×?18 | 302 | 180 | 8.5 | | 40 | 200 | 145 | 110 | 85 | 18 | 4×?18 | 355 | 200 | 12.5 | | 50 | 230 | 160 | 125 | 100 | 20 | 4×?18 | 362 | 240 | 16 | | 65 | 290 | 180 | 145 | 120 | 22 | 8×?18 | 325 | 280 | 25 | | 80 | 310 | 195 | 160 | 135 | 22 | 8×?18 | 369 | 280 | 30 | | 100 | 350 | 230 | 190 | 165 | 24 | 8×?23 | 370 | 300 | 35 | | 125 | 400 | 270 | 220 | 188 | 28 | 8×?18 | 558 | 400 | 89 | | 150 | 480 | 300 | 250 | 218 | 30 | 8×?23 | 611 | 400 | 98 | | 200 | 600 | 360 | 310 | 278 | 34 | 12×?25 | 721 | 400 | 170 |
六、產品外形及結構尺寸 4.0MPa | DN | L | D | D1 | D2 | b | z×?d | H | D0 | 重量/KG | | 10 | 130 | 90 | 60 | 40 | 16 | 4×?14 | 198 | 120 | 4.5 | | 15 | 130 | 95 | 65 | 45 | 16 | 4×?14 | 233 | 120 | 5 | | 20 | 150 | 105 | 75 | 55 | 16 | 4×?14 | 275 | 140 | 7 | | 25 | 160 | 115 | 85 | 65 | 16 | 4×?14 | 285 | 160 | 9 | | 32 | 180 | 135 | 100 | 78 | 18 | 4×?18 | 302 | 160 | 12 | | 40 | 200 | 145 | 110 | 85 | 18 | 4×?18 | 355 | 200 | 17 | | 50 | 230 | 160 | 125 | 100 | 20 | 4×?18 | 373 | 240 | 24 | | 65 | 290 | 180 | 145 | 120 | 22 | 8×?18 | 408 | 280 | 33 | | 80 | 310 | 195 | 160 | 135 | 22 | 8×?18 | 436 | 320 | 44 | | 100 | 350 | 230 | 190 | 160 | 24 | 8×?23 | 480 | 360 | 60 | | 125 | 400 | 270 | 220 | 188 | 28 | 8×?25 | 558 | 400 | 89 | | 150 | 480 | 300 | 250 | 218 | 30 | 8×?25 | 611 | 400 | 130 |
